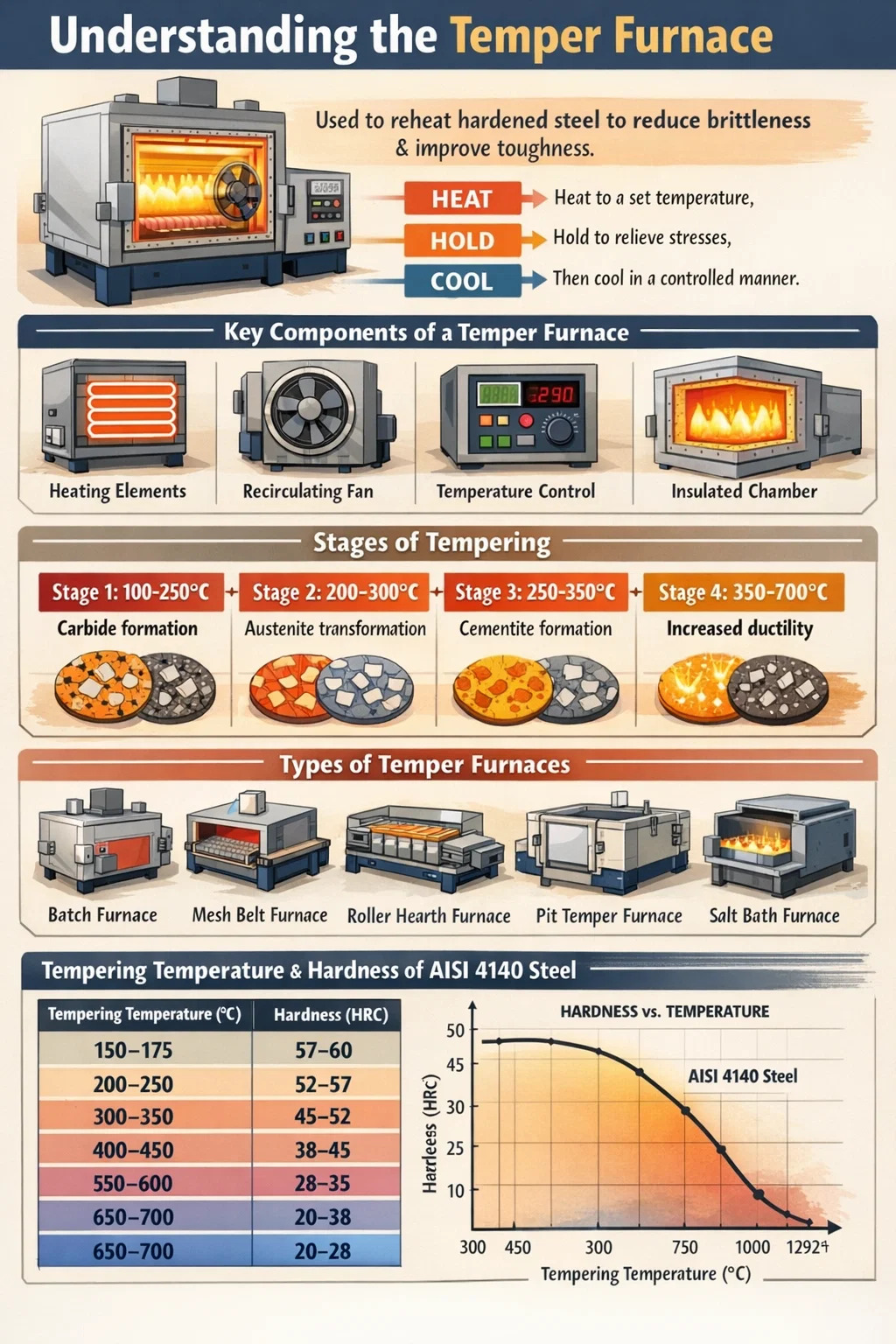

Apakah relau temper? Apakah prinsip kerjanya?

Apakah Relau Temper?

A relau temper ialah sejenis relau rawatan haba industri yang direka khusus untuk melaksanakan proses pembajaan pada logam — keluli yang paling biasa dikeraskan. Fungsi terasnya ialah untuk memanaskan semula komponen logam yang telah dipadamkan atau dikeraskan sebelum ini kepada suhu di bawah takat kritikalnya yang lebih rendah, menahannya pada suhu tersebut untuk tempoh terkawal, dan kemudian membenarkannya menyejuk dengan cara yang terkawal. Proses ini melegakan tekanan dalaman, mengurangkan kerapuhan, dan meningkatkan keliatan tanpa mengorbankan kekerasan dengan ketara.

Secara jelas: selepas keluli dikeraskan, ia menjadi sangat keras tetapi juga rapuh yang berbahaya. Relau temper ialah alat yang membetulkan ketidakseimbangan ini. Ia mengubah bahagian yang rapuh, beban tekanan kepada komponen dengan gabungan kekerasan dan kemuluran yang ditentukur dengan teliti — sesuai untuk beban mekanikal dunia sebenar.

Relau temper digunakan secara meluas merentasi industri automotif, aeroangkasa, perkakas, galas dan pembuatan spring. Mereka memproses segala-galanya daripada alat pemotong dan gear kepada komponen struktur dan instrumen pembedahan. Julat suhu operasi relau suhu biasa ialah 150°C hingga 700°C (302°F hingga 1292°F) , bergantung pada bahan dan sifat mekanikal sasaran.

Prinsip Kerja Relau Temper

Prinsip kerja relau temper adalah berasaskan metalurgi haba terkawal. Apabila keluli dipadamkan selepas austenitizing, ia berubah menjadi martensit - struktur kristal tetragon berpusatkan badan super tepu yang sangat keras tetapi sangat tertekan dan rapuh. Pembajaan, yang dijalankan di dalam relau pembajaan, mencetuskan satu siri transformasi fasa terkawal resapan dalam martensit yang secara beransur-ansur mengurangkan tekanan dan memulihkan kemuluran.

Proses ini mengikuti urutan kejadian fizikal dan metalurgi yang jelas:

1. Pemanasan: Bahan kerja dimuatkan ke dalam relau pembajaan dan dipanaskan secara seragam kepada suhu pembajaan sasaran. Keseragaman adalah kritikal — kecerunan suhu merentasi bahagian akan menghasilkan sifat mekanikal yang tidak sekata.
2. Rendam (Masa Tahan): Bahagian itu dipegang pada suhu sasaran untuk tempoh yang telah ditetapkan, biasanya bermula dari 1 hingga 4 jam bergantung pada ketebalan bahagian dan komposisi aloi. Semasa fasa ini, atom karbon meresap keluar daripada kekisi martensit yang herot, karbida mula memendakan, dan tegasan sisa mengendur.
3. penyejukan: Komponen disejukkan — sama ada dalam udara pegun, udara paksa atau minyak — pada kadar terkawal. Kaedah penyejukan mempengaruhi keadaan tegasan akhir bahagian tersebut.

Perubahan metalurgi semasa pembajaan boleh dipecahkan kepada empat peringkat berbeza berdasarkan suhu:

• Peringkat 1 (100–250°C): Epsilon karbida mendakan daripada matriks martensit. Kdanungan karbon dalam martensit menurun sedikit.
• Peringkat 2 (200–300°C): Austenit yang tertahan terurai menjadi campuran bainit atau ferit-karbida.
• Peringkat 3 (250–350°C): Epsilon karbida berubah menjadi simentit (Fe₃C). Martensit menjadi ferit.
• Peringkat 4 (350–700°C): Zarah simentit menjadi sferoid dan menjadi kasar. Pemulihan ketara kemuluran dan keliatan berlaku, dengan pengurangan kekerasan yang boleh diukur.

Relau temper mesti mengekalkan kawalan suhu yang ketat sepanjang semua peringkat ini. Sistem moden mencapai keseragaman dalam ±3°C hingga ±5°C merentasi zon kerja, yang penting untuk prestasi bahagian yang konsisten.

Komponen Utama Relau Temper

Memahami reka bentuk relau temper membantu menjelaskan mengapa ia mencapai hasil metalurgi yang konsisten dan berulang. Komponen utama berfungsi bersama untuk menyampaikan haba yang seragam, suasana terkawal, dan pengukuran suhu yang boleh dipercayai.

Sistem Pemanasan

Relau temper menggunakan sama ada elemen pemanas rintangan elektrik atau penunu api gas. Sistem elektrik — selalunya menggunakan unsur nichrome, Kanthal atau silikon karbida — menawarkan operasi yang lebih bersih dan kawalan yang lebih tepat. Sistem yang menggunakan gas menawarkan kos operasi yang lebih rendah untuk pengeluaran volum tinggi. Sistem pemanasan bersaiz untuk memenuhi beban terma cas (biasanya dinyatakan dalam kW atau BTU/jam).

Ruang Bertebat

Ruang relau dilapisi dengan bata tahan api atau penebat gentian seramik. Modul gentian seramik semakin disukai kerana mereka mempunyai jisim haba yang lebih rendah , bermakna masa pemanasan lebih cepat dan penggunaan tenaga yang lebih rendah. Ruang berpenebat baik mengurangkan kehilangan haba dan menstabilkan taburan suhu.

Sistem Kipas Edaran Semula

Pengaliran semula udara panas paksa adalah salah satu ciri yang paling penting dalam relau temperamen moden. Kipas berkelajuan tinggi mengedarkan udara panas merentasi bahan kerja, menghapuskan stratifikasi suhu. Tanpa peredaran semula, bahagian atas relau yang dimuatkan boleh menjadi 30–50°C lebih panas daripada bahagian bawah. Sistem kipas peredaran semula membawa keseragaman suhu dalam ±5°C atau lebih baik merentasi keseluruhan beban.

Sistem Kawalan Suhu

Termokopel (biasanya Jenis K atau Jenis N) memantau suhu pada berbilang titik dalam relau. Pengawal PID (Proportional-Integral-Derivative) atau pengawal logik boleh atur cara (PLC) menguruskan elemen pemanasan berdasarkan maklum balas termokopel. Sistem mewah menggabungkan pembalak data yang merekodkan setiap kitaran untuk kebolehkesanan — keperluan dalam aeroangkasa (AMS 2750) dan piawaian rawatan haba automotif.

Sistem Kawalan Suasana

Bergantung pada keperluan aplikasi, relau temper boleh beroperasi dalam udara, nitrogen, atau atmosfera endotermik pelindung. Kawalan atmosfera menghalang pengoksidaan permukaan dan penyahkarbonan semasa pembajaan, terutamanya penting untuk komponen keluli alat ketepatan dan gelang galas.

Sistem Pemuatan

Bahagian boleh dimuatkan secara manual pada dulang, atau secara automatik melalui penghantar, perapian penggelek atau sistem penolak. Relau pembajaan kelompok mengendalikan beban individu, manakala relau pembajaan berterusan — seperti perapian penggelek atau relau pembajaan tali pinggang mesh — memproses bahagian dalam aliran yang stabil, sesuai untuk operasi volum tinggi seperti pengikat, spring atau pengeluaran galas.

Jenis-jenis Relau Temper

Relau suhu datang dalam beberapa konfigurasi, setiap satu sesuai dengan volum pengeluaran yang berbeza, geometri bahagian dan keperluan proses. Memilih jenis yang betul secara langsung memberi kesan kepada kecekapan tenaga, daya pemprosesan dan keseragaman suhu.

Antaranya, yang relau temper tali pinggang mesh adalah yang paling lazim dalam persekitaran pengeluaran besar-besaran. Talian relau tali pinggang mesh tunggal boleh memproses ratusan kilogram bahagian sejam, menjadikannya tulang belakang operasi rawatan haba galas dan pengikat di seluruh dunia.

Suhu Pembajaan dan Kesannya terhadap Sifat Mekanikal

Pembolehubah tunggal yang paling berpengaruh dalam proses pembajaan ialah suhu. Di dalam relau temper, suhu yang dipilih secara langsung menentukan pertukaran antara kekerasan dan keliatan. Apabila suhu pembajaan meningkat, kekerasan berkurangan dan keliatan meningkat — tetapi hubungannya tidak linear dan banyak bergantung pada komposisi aloi.

Untuk keluli karbon sederhana biasa seperti AISI 4140, berikut ialah cara suhu pembajaan mempengaruhi kekerasan Rockwell (HRC) selepas pelindapkejutan minyak:

Satu fenomena penting yang perlu diketahui ialah kemerosotan perangai — pengurangan keliatan hentaman yang berlaku apabila keluli aloi tertentu dibaja dalam julat 250–400°C (julat kerapuhan biru) atau disejukkan secara perlahan melalui 375–575°C. Relau temper yang digunakan untuk keluli aloi sering diprogramkan untuk mengelakkan julat suhu ini atau menyejukkan dengan cepat melaluinya untuk mengelakkan kerosakkan. Inilah sebabnya mengapa pengaturcaraan relau yang tepat penting — bukan sahaja mencapai suhu sasaran, tetapi menguruskan kadar dan laluan perubahan suhu.

Aplikasi Industri Relau Temper

Relau temper hadir dalam hampir setiap sektor yang bergantung pada bahagian keluli yang dikeraskan. Proses pembajaan bukan pilihan untuk kebanyakan komponen kejuruteraan — ia merupakan langkah wajib yang membuat perbezaan antara bahagian yang berfungsi dengan baik dalam perkhidmatan dan bahagian yang patah akibat beban.

Industri Automotif

Sektor automotif adalah antara pengguna terbesar kapasiti pembajaan di seluruh dunia. Gear, aci engkol, aci sesondol, rod penyambung, aci gandar, spring injap, dan komponen penghantaran semuanya melalui relau temper sebagai sebahagian daripada laluan pengeluarannya. Sebuah kereta penumpang moden mengandungi beratus-ratus bahagian keluli yang dirawat haba, dan kebanyakannya memerlukan pembajaan untuk mencapai keseimbangan kekuatan keletihan dan rintangan hentaman yang betul. Tali pinggang mesh berterusan atau relau perapian penggelek yang beroperasi 24 jam sehari adalah peralatan standard dalam kilang pembekal automotif volum tinggi.

Pembuatan Bearing dan Roller

Gelang galas dan elemen gelek memerlukan pembajaan yang sangat tepat, biasanya dalam julat 150–180°C , untuk mencapai kekerasan sasaran 58–64 HRC sambil menghapuskan austenit yang tertahan dan memastikan kestabilan dimensi. Malah sisihan 10°C daripada suhu pembajaan yang ditentukan boleh menyebabkan kekerasan jatuh di luar toleransi. Inilah sebabnya mengapa pengeluar galas melabur banyak dalam kelayakan relau dan sistem relau temper patuh AMS 2750 / CQI-9.

Pembuatan Alat dan Die

Alat pemotong keluli berkelajuan tinggi (HSS) biasanya dibajakan 540–560°C — proses yang dipanggil pembajaan pengerasan sekunder — dilakukan dua atau tiga kali untuk menukar austenit tertahan dan membangunkan karbida sekunder yang memberikan kekerasan merah. Keluli alat kerja sejuk seperti keluli mati kerja panas D2 atau H13 dibaja pada julat suhu yang berbeza untuk mengoptimumkan sifat perkhidmatan khusus mereka. Relau suhu kelompok kotak adalah pilihan yang paling biasa untuk kedai alat dan mati kerana fleksibilitinya dalam mengendalikan saiz bahagian yang berbeza-beza.

Komponen Aeroangkasa

Komponen gear pendaratan, pengikat, rangka struktur dan bahagian enjin semuanya memerlukan pembajaan di bawah keadaan terkawal ketat. Pembajaan aeroangkasa mesti mematuhi spesifikasi AMS 2759, yang mentakrifkan julat suhu yang dibenarkan, masa tahan, kedudukan termokopel dan keperluan rakaman. Relau temper yang digunakan dalam aeroangkasa biasanya menampilkan berbilang termokopel, sistem kawalan berlebihan dan rakaman kitaran automatik sepenuhnya dengan kebolehkesanan digital.

Pembuatan Spring

Spring injap, spring ampaian, dan spring industri dibaja pada anggaran 380–450°C untuk mengoptimumkan had keanjalan dan hayat keletihan mereka. Relau pemarah tali pinggang mesh berterusan sesuai di sini kerana wayar spring atau spring gegelung boleh mengalir melalui dalam kuantiti yang banyak. Pembajaan yang betul meningkatkan kekuatan kelesuan dengan mengendurkan tegasan sisa yang diperkenalkan semasa proses penggulingan dan pukulan.

Relau Temper lwn Relau Penyepuhlindapan lwn Relau Menormalkan

Ketiga-tiga jenis relau ini semuanya digunakan untuk rawatan haba, tetapi ia berfungsi untuk tujuan metalurgi yang pada asasnya berbeza. Mengelirukan mereka membawa kepada ralat proses yang ketara dan bahagian yang dibuang.

• Relau suhu: Beroperasi di bawah suhu kritikal yang lebih rendah (Ac1). Panaskan semula keluli yang telah mengeras untuk mengurangkan kerapuhan sambil mengekalkan kebanyakan kekerasan. Bahan permulaan adalah martensit (keras).
• Relau penyepuhlindapan: Panaskan keluli di atas Ac1 atau Ac3, kemudian sejuk dengan sangat perlahan (selalunya dalam relau). Matlamatnya adalah untuk melembutkan sepenuhnya keluli, melegakan semua kekerasan, dan meningkatkan kebolehmesinan. Hasilnya ialah struktur lembut, ferit-perlit atau sferoid.
• Menormalkan relau: Memanaskan keluli di atas Ac3 dan menyejukkan dalam udara pegun. Tujuannya adalah untuk menapis struktur bijian dan melegakan tegasan penempaan atau gelek, menghasilkan struktur pearlit berbutir halus yang seragam dengan kekuatan sederhana.

Perbezaan utama ialah relau temper sentiasa digunakan selepas pengerasan, sebagai langkah pembetulan. Penyepuhlindapan dan penormalan biasanya dilakukan sebelum ini pengerasan akhir, sebagai langkah persediaan. Julat suhu operasi juga berbeza dengan ketara: pembajaan kekal di bawah 700°C, manakala penyepuhlindapan dan penormalan selalunya beroperasi melebihi 800–950°C.

Parameter Proses Kritikal dalam Operasi Relau Temper

Membuat pembajaan dengan betul memerlukan lebih daripada sekadar menetapkan dail. Beberapa parameter berinteraksi mesti diuruskan secara serentak untuk mencapai hasil yang diinginkan secara konsisten.

Keseragaman Suhu

Tinjauan keseragaman suhu (TUS) — seperti yang dikehendaki oleh AMS 2750 dan piawaian yang serupa — ukur taburan suhu sebenar merentas zon kerja relau menggunakan berbilang termokopel yang ditentukur. Relau dikelaskan kepada kelas ketepatan berdasarkan keseragamannya: Kelas 2 (±6°C) and Kelas 3 (±8°C) adalah biasa untuk bahagian ketepatan, manakala Kelas 5 (±14°C) mungkin boleh diterima untuk aplikasi yang kurang kritikal. Keseragaman suhu yang tidak mencukupi adalah salah satu punca utama lot rawatan haba ditolak.

Masa Rendam (Masa Tahan)

Masa rendam dikira berdasarkan ketebalan bahagian — peraturan biasa ialah 1 jam setiap inci (25 mm) keratan rentas , dengan sekurang-kurangnya 1 jam. Masa rendam yang tidak mencukupi meninggalkan tekanan sisa dalam teras bahagian tebal. Masa rendam yang berlebihan pada suhu melebihi 500°C untuk keluli aloi tertentu berisiko mengalami kerosakkan atau pertumbuhan bijirin. Kedua-dua ekstrem merendahkan prestasi.

Ketumpatan Beban dan Susunan Bahagian

Melebihkan relau pemarah atau menyusun bahagian dengan ketat menghalang aliran udara dan mencipta kecerunan suhu dalam beban. Bahagian hendaklah disusun untuk membolehkan peredaran udara yang mencukupi. Lekapan bakul atau dulang sering digunakan untuk mengekalkan pemisahan antara bahagian. Dalam relau berterusan, ketumpatan pemuatan tali pinggang (kg/m²) ialah parameter proses kritikal.

Komposisi Suasana

Untuk bahagian yang integriti permukaan adalah kritikal — seperti gear ketepatan atau perlumbaan bearing — suasana neutral atau sedikit mengurangkan menghalang pengoksidaan dan penyahkarbonan semasa pembajaan. Atmosfera nitrogen atau nitrogen-methanol biasanya digunakan dalam relau temper terkawal atmosfera. Bahagian yang dibaja di udara terbuka pada suhu tinggi boleh membentuk lapisan oksida permukaan yang mesti dikeluarkan dengan letupan tembakan atau jatuh, menambah kos dan masa kitaran.

Kadar Penyejukan Selepas Pembajaan

Bagi kebanyakan keluli karbon biasa dan keluli aloi rendah, kadar penyejukan selepas pembajaan mempunyai kesan minimum pada sifat akhir. Walau bagaimanapun, bagi keluli aloi tertentu — terutamanya yang mengandungi Mn, Cr, Ni atau P — penyejukan perlahan melalui 375–575°C menyebabkan kerosakkan suhu, penurunan keliatan takuk yang dramatik. Keluli ini mestilah air atau minyak dipadamkan selepas pembajaan untuk memintas julat ini dengan cepat.

Kecekapan Tenaga dan Kemajuan Moden dalam Teknologi Relau Temper

Kos tenaga mewakili sebahagian besar daripada perbelanjaan operasi di mana-mana kemudahan rawatan haba. Reka bentuk relau temper moden menggabungkan pelbagai strategi untuk mengurangkan penggunaan tenaga tanpa menjejaskan prestasi metalurgi.

• Penebat gentian seramik: Berbanding dengan bata api tradisional, gentian seramik mengurangkan penyimpanan haba dalam dinding relau sehingga 80%, memotong kedua-dua tenaga haba dan masa menyejukkan dengan ketara.
• Peminat pemacu frekuensi boleh ubah (VFD): Kipas peredaran semula dengan kawalan VFD melaraskan kelajuan aliran udara berdasarkan sisihan suhu sebenar, mengurangkan penggunaan tenaga motor kipas sebanyak 20–40% berbanding kipas berkelajuan tetap.
• Pemulihan haba sisa: Dalam relau pembakar gas, pembakar regeneratif atau pemulihan menangkap haba ekzos untuk memanaskan udara pembakaran, meningkatkan kecekapan terma sebanyak 15–30%.
• Kawalan pemanasan berbilang zon: Membahagikan relau kepada zon pemanasan terkawal secara bebas membolehkan pemprofilan suhu yang tepat, memastikan beban mencapai suhu sasaran tanpa overshoot — mengelakkan tenaga terbuang dan mencegah terlalu panas.
• Penyepaduan Industri 4.0: Relau suhu moden semakin menampilkan penyepaduan SCADA, pemantauan OEE (Keberkesanan Peralatan Keseluruhan) masa nyata dan algoritma penyelenggaraan ramalan yang menyedarkan pengendali tentang kemerosotan elemen pemanas atau hanyut termokopel sebelum ia menyebabkan kegagalan proses.

Beberapa sistem relau temper berterusan termaju kini mencapai penggunaan tenaga khusus di bawah 0.15 kWj setiap kilogram keluli diproses — peningkatan ketara berbanding reka bentuk lama yang menggunakan 0.25–0.35 kWj/kg.

Kecacatan Pembajaan Biasa dan Cara Relau Pembajaan Menghalangnya

Walaupun dengan relau temper yang direka dengan betul, ralat proses boleh menyebabkan kecacatan yang menjejaskan prestasi bahagian. Memahami kecacatan ini dan puncanya membantu pengendali menyediakan dan mengekalkan proses pembajaannya dengan betul.

• Pembajaan yang tidak mencukupi (under-tempering): Hasil daripada suhu yang terlalu rendah atau masa rendam yang terlalu singkat. Bahagian itu mengekalkan kerapuhan dan tekanan sisa yang berlebihan. Dihalang dengan mengesahkan penentukuran termokopel dan mematuhi masa rendaman minimum.
• Berlebihan: Hasil daripada suhu yang terlalu tinggi, masa rendam yang berpanjangan atau kitaran pembajaan berulang. Kekerasan menurun di bawah spesifikasi, dan kekuatan hasil berkurangan. Dihalang oleh kawalan relau yang tepat dan rekod kitaran yang didokumenkan.
• Kekerasan tidak seragam merentas beban: Disebabkan oleh keseragaman suhu yang lemah dalam relau temper. Tompok panas menyebabkan terlalu panas, bintik sejuk menyebabkan kurang marah. Dihalang dengan ujian TUS biasa, penyelenggaraan kipas yang betul, dan susunan beban yang betul.
• Pengoksidaan permukaan (skala): Disebabkan oleh pembajaan dalam udara pada suhu melebihi 300°C. Dicegah dengan menggunakan suasana terkawal atau dengan menyatakan langkah pembersihan selepas marah.
• Kerosakan sabar: Berlaku dalam keluli aloi mudah terdedah yang dibaja atau disejukkan melalui julat suhu kritikal. Dihalang oleh pemilihan aloi, pengelakan julat suhu, atau penyejukan pantas selepas pembajaan.
• herotan: Boleh berlaku jika bahagian itu memanaskan atau menyejukkan secara tidak seragam, terutamanya dalam bahagian nipis atau tidak simetri. Dikurangkan oleh lekapan yang betul, kadar tanjakan yang perlahan dan pengagihan haba yang seragam daripada sistem kipas peredaran semula.
