Apakah mesin lentur spring? Apakah prinsip kerjanya?

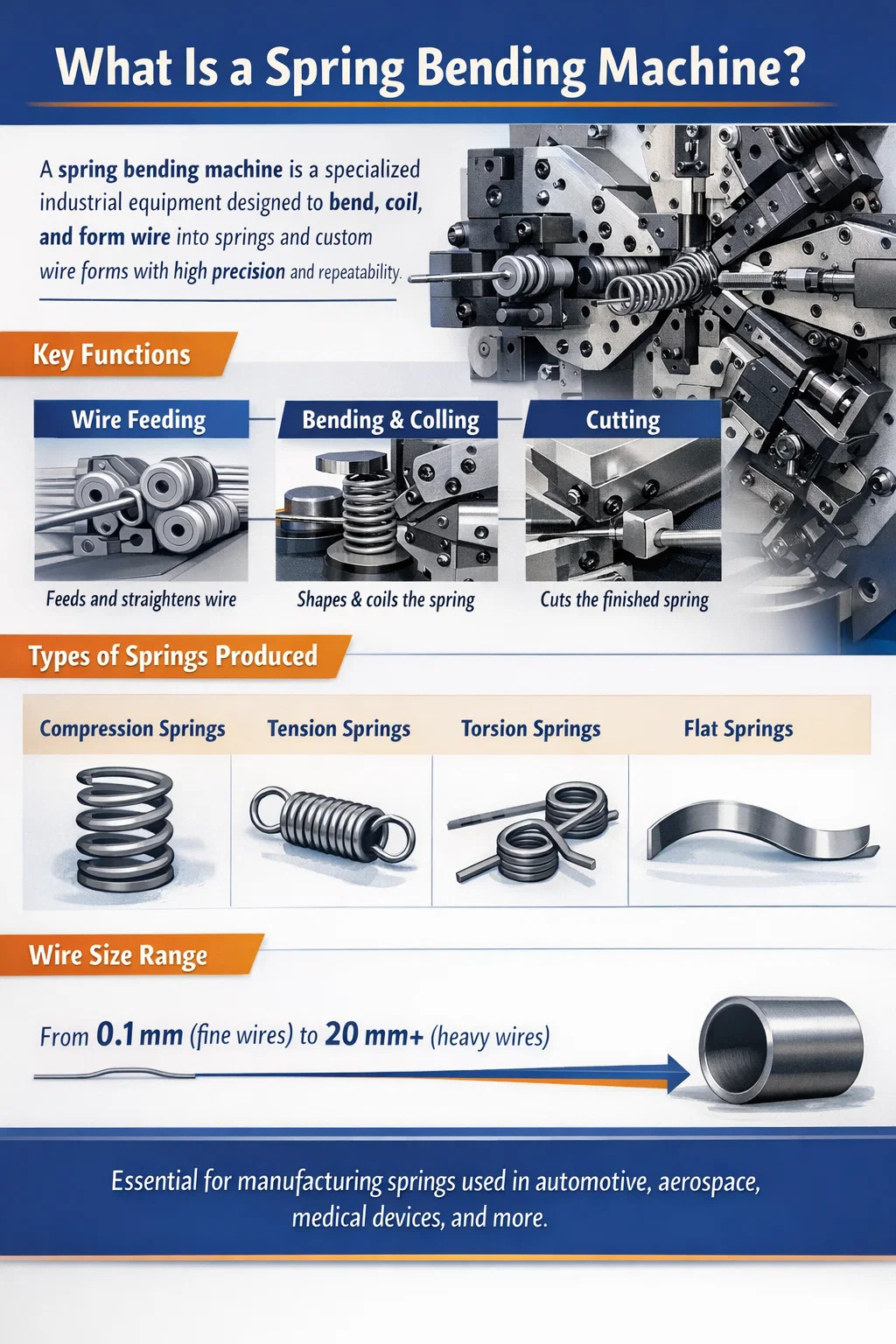

Apakah Mesin Lentur Spring? Jawapan Langsung

A mesin lentur spring ialah sekeping peralatan perindustrian khusus yang direka bentuk untuk membengkok, melilit dan membentuk bahan dawai atau jalur ke dalam spring dan komponen seperti spring. Ia mengawal bentuk, pic, diameter dan konfigurasi hujung setiap spring melalui gabungan mekanisme penyusuan, lenturan dan pemotongan. Tidak seperti mesin pembentuk dawai tujuan umum, mesin lentur spring dioptimumkan khusus untuk menghasilkan spring mampatan, spring tegang, spring kilasan, spring rata dan bentuk wayar berbentuk tersuai dengan kebolehulangan tinggi dan campur tangan manual yang minimum.

Mesin lentur spring mengendalikan diameter wayar dari sehalus 0.1 mm (untuk spring elektronik ketepatan) hingga setebal 20 mm atau lebih (untuk spring ampaian industri berat). Dalam model dikawal CNC, satu mesin boleh menyimpan ratusan program bahagian dan bertukar antara jenis spring dalam beberapa minit, menjadikannya asas pembuatan spring moden.

Industri pembuatan musim bunga global adalah besar. Springs digunakan dalam hampir setiap produk mekanikal — daripada pen mata bola dan peranti perubatan kepada penggantungan automotif dan penggerak aeroangkasa. Pasaran musim bunga dinilai lebih USD 24 bilion pada 2023 , dan mesin lentur spring adalah alat pengeluaran utama di sebalik output ini. Memahami apakah mesin ini dan cara ia berfungsi adalah penting bagi sesiapa yang terlibat dalam pembuatan musim bunga, perolehan atau reka bentuk kejuruteraan.

Prinsip Kerja Mesin Lentur Spring

Prinsip kerja mesin lentur spring berpusat pada tiga tindakan yang diselaraskan: suapan wayar, lenturan terkawal, dan pemotongan . Ketiga-tiga fungsi ini dimasa dan disusun dengan tepat untuk menghasilkan spring yang lengkap dalam satu operasi berterusan. Berikut ialah cara setiap fasa berfungsi:

Suapan Kawat

Wayar ditarik daripada gelendong gegelung (atau penyuap bar yang diluruskan untuk wayar yang lebih berat) dan melalui satu siri penggelek pelurus. Penggelek ini mengeluarkan kelengkungan semula jadi ("set") daripada gegelung wayar supaya wayar memasuki zon lentur dalam garisan yang lurus dan konsisten. Unit pelurus biasanya terdiri daripada dua set penggelek yang disusun pada 90 darjah antara satu sama lain — satu set membetulkan satah mendatar, satu lagi membetulkan satah menegak.

Selepas diluruskan, sepasang penggelek suapan dipacu servo mencengkam wayar dan menolaknya ke hadapan pada kelajuan dan panjang terkawal. Panjang suapan menentukan di mana setiap selekoh akan berlaku berbanding selekoh sebelumnya, yang secara langsung mengawal pic spring, panjang badan dan geometri hujung. Dalam mesin lentur spring CNC, motor servo suapan diprogramkan untuk memberikan kenaikan yang tepat — kadangkala tepat untuk ±0.01 mm setiap langkah suapan .

Membengkok dan Melingkar

Apabila wayar disuap ke hadapan, ia menyentuh alat lentur (juga dipanggil jari lentur, pin gegelung atau alat pic) yang membelokkannya ke dalam bentuk yang diingini. Dalam pengeluaran spring gegelung, wayar dipesongkan di sekeliling titik gegelung (pin keluli keras atau mandrel) untuk menghasilkan gegelung heliks. Kedudukan titik gegelung berbanding dengan laluan wayar menentukan diameter gegelung. Alat pic — diposisikan secara paksi di sepanjang wayar — mengawal jarak antara gegelung bersebelahan.

Alat lentur dipasang pada slaid atau sesondol yang digerakkan oleh motor servo (dalam mesin CNC) atau sesondol mekanikal (dalam mesin jenis sesondol). Dalam mesin lentur spring CNC, setiap paksi lentur boleh diprogramkan secara bebas untuk bergerak ke mana-mana kedudukan pada sebarang titik semasa kitaran suapan wayar. Ini membolehkan mesin menghasilkan spring pic berubah-ubah, spring berbentuk tong, spring kon dan bentuk wayar 3D yang kompleks — semuanya daripada satu persediaan.

Untuk spring kilasan dan bentuk bukan gegelung lain, jari lentur menggunakan lenturan sudut yang tepat pada titik tertentu di sepanjang wayar. Mesin menyuap satu set panjang, bengkok pada sudut yang diprogramkan, suapan semula, bengkok lagi — berulang sehingga geometri spring penuh selesai. Sudut lentur boleh dikawal untuk ±0.5 darjah atau lebih baik pada mesin CNC berkualiti tinggi.

Memotong

Setelah geometri spring yang diprogramkan selesai, mekanisme pemotongan memutuskan wayar untuk memisahkan spring siap daripada wayar masuk. Pemotong lazimnya ialah bilah keluli keras yang digerakkan oleh sesondol atau paksi servo. Potongan mestilah bersih dan bebas burr untuk mengelakkan kecacatan berfungsi — terutamanya untuk spring mampatan di mana gegelung hujung mesti diletakkan rata pada permukaan. Sesetengah mesin termasuk stesen pembentuk hujung khusus yang mengisar atau meratakan hujung potong selepas dipotong, menghasilkan hujung tertutup dan tanah yang diperlukan untuk spring mampatan ketepatan.

Pampasan Springback

Aspek kritikal prinsip kerja mesin lentur spring adalah mengurus springback — pemulihan elastik wayar selepas dibengkokkan. Apabila wayar dibengkokkan, ia berubah bentuk secara plastis (kekal) dan elastik. Apabila daya lentur dilepaskan, bahagian keanjalan pulih, menyebabkan dawai meluncur ke belakang sebahagiannya ke arah bentuk asalnya. Jika tidak diberi pampasan, spring siap akan mempunyai diameter yang lebih besar dan padang yang berbeza daripada yang diprogramkan.

Springback bergantung pada bahan dawai (keluli tahan karat spring back lebih daripada keluli lembut), diameter wayar, keadaan temper dan jejari lentur. Mesin lentur spring CNC mengimbangi springback dengan terlalu membengkok — menetapkan kedudukan alat lentur melepasi sasaran nominal dengan offset yang dikira. Dalam mesin canggih, ukuran springback automatik dan sistem pampasan secara berterusan melaraskan kedudukan alat berdasarkan dimensi spring yang diukur dari beberapa bahagian sebelumnya.

Jenis Utama Mesin Lentur Spring

Mesin lentur spring bukan satu kategori. Beberapa jenis mesin yang berbeza wujud, setiap satu sesuai dengan jenis spring yang berbeza, volum pengeluaran, saiz wayar dan tahap kerumitan. Memilih jenis mesin yang betul adalah sama pentingnya dengan pengaturcaraan dengan betul.

Mesin Gegelung Spring Jenis Cam

Mesin gegelung jenis cam ialah kuda kerja tradisional pengeluaran spring volum tinggi. Semua pergerakan paksi didorong oleh sesondol mekanikal yang dipasang pada aci sesondol berputar. Sesondol diprofilkan untuk menghasilkan geometri musim bunga yang diingini, dan menukar reka bentuk spring memerlukan penggantian atau pelarasan sesondol secara fizikal. Walaupun persediaan memakan masa, mesin jenis cam berjalan pada kelajuan yang sangat tinggi — sesetengah model boleh menghasilkan sehingga 500 spring mampatan seminit — menjadikannya sesuai untuk larian pengeluaran besar-besaran bagi reka bentuk musim bunga tunggal. Ia teguh, boleh dipercayai dan kos yang agak rendah untuk diselenggara.

Mesin Penggelung Spring CNC

Mesin gegelung spring CNC (Computer Numerical Control) menggantikan cam mekanikal dengan motor servo pada setiap paksi. Setiap paksi (diameter gegelung, pic, suapan, potong) boleh diprogramkan secara bebas melalui pengawal skrin sentuh. Menukar daripada satu reka bentuk spring kepada yang lain dicapai dengan memuatkan program yang berbeza — tiada pertukaran mekanikal diperlukan. Mesin gegelung CNC biasanya mempunyai 4 hingga 8 paksi CNC dan boleh menghasilkan mampatan, lanjutan, dan spring pic berubah-ubah. Kelajuan pengeluaran berkisar antara 30 hingga 200 bahagian seminit bergantung pada kerumitan spring dan diameter wayar.

Mesin Lentur Spring CNC (Bekas Wayar Berbilang Paksi)

Selalunya dipanggil mesin lentur dawai CNC atau bekas dawai CNC, jenis ini berbeza daripada mesin gegelung kerana ia boleh membengkokkan wayar dalam tiga dimensi — bukan sekadar melilitkannya menjadi heliks. Dengan 8 hingga 16 atau lebih paksi CNC , mesin ini boleh menghasilkan bentuk wayar 3D yang kompleks seperti spring kilasan dengan sudut lengan tertentu, klip wayar, kurungan, pemegang dan pemasangan wayar tersuai. Kawat boleh dibengkokkan ke mana-mana arah, diputar, dan dibentuk menjadi hampir semua bentuk. Mesin ini adalah jenis yang paling serba boleh dan penting untuk pembuatan spring dan bentuk wayar tersuai.

Mesin Lentur Spring Rata

Mesin lentur spring rata (juga dipanggil mesin pembentuk jalur atau mesin spring dawai rata) direka bentuk untuk membentuk wayar rata atau jalur logam ke dalam spring daun, spring gegelung rata, spring jam dan komponen spring rata yang dicop dan dibentuk. Mereka menyuap bahan jalur rata melalui penggelek berprofil dan acuan lentur yang membentuk jalur dalam satah mendatar dan menegak. Mesin ini digunakan secara meluas dalam pengeluaran mata air utama jam, klip spring daun automotif, dan mata air sentuhan elektrik.

Mesin Spring Kilasan

Mesin spring kilasan ialah varian khusus mesin lentur spring CNC, dioptimumkan untuk menghasilkan spring kilasan — spring yang menyimpan tenaga dengan dipintal dan bukannya dimampatkan atau diregangkan. Ia menampilkan alatan lentur lengan khusus yang boleh membengkokkan kaki/lengan spring ke sudut yang tepat (biasanya sudut 90°, 180° atau tersuai). Gegelung badan dilukai dahulu, kemudian lengan dibengkokkan. Mesin spring kilasan mesti mengawal panjang kaki, sudut kaki dan arah gegelung (belitan sebelah kanan atau kiri) dengan tepat.

Komponen Utama Mesin Lentur Spring

Memahami perkara yang dilakukan oleh setiap komponen utama membantu operator menyediakan mesin dengan betul, menyelesaikan masalah kecacatan dan mengekalkan peralatan dalam keadaan baik. Berikut ialah komponen teras yang terdapat pada kebanyakan mesin lentur dan gegelung spring:

• Sistem Kili Wayar dan Pembayaran: Memegang gegelung wayar dan mengawal ketegangan di mana wayar dilepaskan. Kawalan tegangan yang betul menghalang wayar berkedut, berselirat dan tidak konsisten diameter. Sesetengah mesin menggunakan sistem pembayaran berkuasa untuk kili dawai berat dengan berat sehingga beberapa ratus kilogram.
• Pelurus wayar: Satu set penggelek keluli yang dikeraskan (biasanya 5 hingga 11 penggelek dalam dua satah berserenjang) yang mengeluarkan set gegelung daripada wayar. Pelarasan pelurus yang betul adalah kritikal — pelurus berlebihan memperkenalkan pengerasan kerja, manakala pelurus yang kurang meninggalkan kelengkungan sisa yang menyebabkan ketidakkonsistenan diameter pada spring siap.
• Penggelek Suapan: Penggelek beralur dipacu servo yang mencengkam dan memajukan wayar pada kelajuan dan panjang yang dikawal dengan tepat. Profil alur mesti sepadan dengan diameter wayar — saiz alur yang salah menyebabkan gelinciran (panjang suapan tidak konsisten) atau ubah bentuk wayar (menanda atau meratakan permukaan wayar).
• Alatan Titik Gegelung / Lentur: Pin keluli alat yang dikeraskan, jari atau mandrel yang memesongkan wayar ke dalam bentuk yang dikehendaki. Dalam mesin gegelung, titik gegelung adalah alat utama yang menetapkan diameter gegelung. Alat ini tertakluk kepada kehausan yang tinggi dan mesti dibuat daripada keluli alat atau karbida untuk hayat perkhidmatan yang panjang.
• Alat Pitch: Alat alih yang mengawal jarak paksi (pitch) antara gegelung semasa spring terbentuk. Pada mesin CNC, alat pic dipacu servo dan boleh diprogramkan untuk mengubah pic di seluruh badan spring — menghasilkan spring pic boleh ubah yang digunakan dalam aplikasi penggantungan automotif dan pengasingan getaran.
• Memotong Unit: Bilah pemotong keluli keras yang digerakkan oleh sesondol atau servo yang memutuskan wayar selepas setiap spring terbentuk. Pemotong mestilah tajam dan mengikut masa yang betul. Pemotong yang kusam atau potongan yang tidak dijangka menghasilkan burr, hujung yang bengkok, atau panjang bebas yang salah.
• Pengawal CNC: Otak mesin. Pada mesin lentur spring CNC moden, pengawal mempunyai antara muka skrin sentuh, pengaturcaraan spring grafik, pemantauan paksi masa nyata, pampasan springback automatik dan kaunter pengeluaran. Pengawal daripada pengeluar terkemuka seperti Wafios, Itaya dan Lesjöfors berintegrasi dengan sistem MES kilang dan menyokong ketersambungan Industri 4.0.
• Sistem Pemacu Servo: Setiap paksi CNC dikuasakan oleh motor servo dan penguat pemacu. Sistem servo menyediakan kawalan kedudukan yang tepat (biasanya ±0.001 mm resolusi pengekod ) dan tindak balas dinamik yang tinggi — membenarkan mesin melaksanakan profil pergerakan berbilang paksi yang kompleks pada kelajuan pengeluaran.
• Rangka Mesin (Asas): Besi tuang tegar atau tapak keluli fabrikasi yang meminimumkan getaran semasa operasi berkelajuan tinggi. Getaran dalam bingkai mesin secara langsung diterjemahkan kepada ketidakkonsistenan pic dan diameter dalam spring, jadi ketegaran bingkai adalah faktor utama dalam kualiti mesin.

Jenis Spring yang Dihasilkan oleh Mesin Lentur Spring

Mesin lentur spring boleh menghasilkan pelbagai jenis spring. Setiap jenis mempunyai geometri, fungsi dan keperluan pembuatan yang berbeza. Berikut ialah gambaran keseluruhan terperinci tentang jenis musim bunga yang paling biasa dan cara ia dibuat:

Mata Air Mampatan

Spring mampatan ialah spring heliks gegelung terbuka yang menentang daya mampatan (tolak). Ia adalah jenis spring yang paling biasa dihasilkan di seluruh dunia, digunakan dalam segala-galanya daripada pen mata bola kepada kereta api injap automotif. Ia dihasilkan dengan melilit wayar menjadi heliks dengan nada yang konsisten. Parameter utama termasuk panjang bebas, diameter gegelung (OD dan ID), diameter wayar, bilangan gegelung aktif dan jenis hujung (terbuka, tertutup, tanah terbuka, tanah tertutup). Tertutup dan hujung tanah memerlukan operasi pengisaran sekunder selepas gegelung, di mana gegelung hujung dikisar rata pada cakera atau pengisar tanpa pusat untuk menyediakan permukaan tempat duduk yang stabil.

Mata Air Sambungan

Spring sambungan ialah spring heliks bergelung rapat yang menentang daya tegangan (tarik). Ia dihasilkan pada mesin gegelung dengan stesen membentuk cangkuk khas yang membengkokkan hujung wayar ke dalam gelung atau cangkuk untuk lampiran. Gegelung badan dililit dengan pic sifar (gegelung menyentuh) untuk mewujudkan ketegangan awal — pra-tegasan yang mesti diatasi sebelum musim bunga mula memanjang. Jenis cangkuk biasa termasuk cangkuk mesin, cangkuk Jerman dan cangkuk silang, masing-masing dibentuk oleh jujukan alat lentur khusus yang diprogramkan ke dalam pengawal CNC.

Mata Air Torsion

Mata air kilasan menyimpan tenaga putaran dengan dipintal. Mereka terdiri daripada badan bergelung dengan dua lengan (kaki). Spring mengenakan tork yang berkadar dengan sudut pusingan. Ia dihasilkan pada mesin pembentuk dawai CNC atau mesin spring kilasan khusus, di mana badan digulung dan kemudian lengan dibengkokkan ke sudut yang ditentukan. Aplikasi biasa termasuk penyepit pakaian, perangkap tetikus, sistem pengimbang pintu garaj dan instrumen ketepatan. Sudut antara dua lengan — "sudut kilasan" — mesti dipegang ±1° atau lebih ketat untuk aplikasi ketepatan.

Mata Air Rata dan Mata Air Daun

Mata air rata dibuat daripada dawai rata atau jalur logam dan bukannya wayar bulat. Ia termasuk pegas daun (seperti yang digunakan dalam ampaian kenderaan), pegas jam dan kuasa (mata air gegelung rata yang dililit dari jalur), pegas julur dan pegas sentuhan elektrik. Mesin lentur spring rata membentuk jalur melalui penggelek berprofil dan acuan lentur. Toleransi ketebalan untuk spring rata ketepatan boleh sama ketat ±0.01 mm , yang menuntut kedua-dua bahan jalur yang tepat dan mesin yang diselenggara dengan baik.

Borang Wayar Tersuai

Di luar bentuk spring klasik, mesin lentur spring CNC — terutamanya pembentuk wayar CNC berbilang paksi — boleh menghasilkan hampir semua bentuk daripada wayar: klip, gelang penahan, kurungan, pemegang, wayar panduan perubatan, wayar ortodontik dan pemasangan wayar 3D yang kompleks. Bahagian ini mungkin tidak menyimpan tenaga kenyal (secara teknikalnya bukan spring) tetapi dihasilkan pada mesin lentur spring menggunakan prinsip kerja suapan-bengkok-potong yang sama.

Bahan Kawat Digunakan dalam Mesin Lentur Spring

Pilihan bahan wayar memberi kesan ketara kepada prestasi spring, persediaan mesin dan pampasan springback yang diperlukan. Bahan yang berbeza mempunyai moduli anjal yang berbeza, kekuatan tegangan, dan ciri springback. Berikut ialah bahan wayar yang paling biasa diproses oleh mesin lentur spring:

• Kawat keluli karbon yang ditarik keras (ASTM A227): Kawat spring yang paling biasa dan paling murah. Kekuatan tegangan berbeza dengan diameter, biasanya 1,250–2,000 MPa . Digunakan untuk pemampatan tujuan umum dan spring sambungan dalam aplikasi bukan kritikal.
• Wayar muzik / wayar piano (ASTM A228): Kawat keluli karbon tinggi dengan kekuatan tegangan tertinggi bahan spring biasa, sehingga 2,800 MPa untuk diameter halus. Digunakan di mana kekuatan tinggi dan kehidupan keletihan yang baik diperlukan. Standard untuk spring instrumentasi ketepatan.
• Kawat keluli tahan karat (ASTM A313, Jenis 302/304/316): Rintangan kakisan yang sangat baik, prestasi suhu tinggi yang baik. Kekuatan tegangan lebih rendah sedikit daripada wayar muzik. Memerlukan pampasan springback yang lebih tinggi — biasanya 10–20% lebih lentur daripada keluli karbon. Digunakan dalam pemprosesan makanan, perubatan, marin, dan aplikasi kimia.
• Dawai aloi Chrome-silikon (ASTM A401): Kekuatan luar biasa pada suhu tinggi dan rintangan keletihan yang sangat baik. Digunakan untuk spring injap automotif, yang mesti beroperasi dengan pasti pada suhu enjin sehingga 200°C dan berkitar berbilion kali sepanjang hayat enjin.
• Kawat gangsa fosforus: Kekonduksian elektrik yang baik dan rintangan kakisan. Digunakan untuk spring sentuhan elektrik, spring instrumen kecil, dan aplikasi yang memerlukan sifat bukan magnet.
• Kawat titanium: Nisbah kekuatan-ke-berat yang sangat tinggi, rintangan kakisan yang sangat baik. Mahal dan sukar untuk digulung. Digunakan dalam aeroangkasa dan peralatan sukan berprestasi tinggi di mana pengurangan berat badan adalah kritikal.
• Inconel dan superaloi lain: Digunakan untuk mata air yang mesti beroperasi pada suhu melampau (melebihi 300°C) dalam turbin gas, enjin jet dan relau industri. Bahan-bahan ini memerlukan perkakas khusus dan pampasan springback yang ketara.

Proses Lentur Spring: Langkah demi Langkah

Menyediakan dan mengendalikan mesin lentur spring dengan betul memerlukan pendekatan yang sistematik. Berikut ialah urutan tipikal untuk menyediakan mesin gegelung spring CNC untuk menghasilkan spring mampatan baharu:

1. Pemuatan wayar: Lekapkan kili wayar pada sistem pembayaran. Benang wayar melalui unit pelurus, laraskan tekanan penggelek untuk mengeluarkan set gegelung tanpa terlalu bekerja wayar.
2. Pemilihan dan Pemasangan Alat: Pilih saiz titik gegelung berdasarkan diameter dalam sasaran, dan pasang alat pic. Untuk wayar halus (di bawah 1 mm), alat karbida diutamakan untuk hayat perkhidmatan yang dilanjutkan.
3. Kemasukan Program: Masukkan parameter spring ke dalam pengawal CNC: diameter wayar, jenis bahan, gegelung OD, panjang bebas, bilangan gegelung jumlah dan aktif, padang, jenis hujung. Pengawal boleh mengira kedudukan alat awal secara automatik berdasarkan input ini.
4. Larian Artikel Pertama: Menghasilkan sekumpulan kecil mata air sampel (biasanya 5–10 keping). Ukur OD gegelung, panjang bebas, pic dan konfigurasi hujung menggunakan peralatan pengukur khusus spring seperti sistem pengukur penglihatan atau pengukur manual.
5. Pelarasan Springback: Bandingkan dimensi yang diukur dengan sasaran. Laraskan kedudukan titik gegelung untuk membetulkan springback OD. Laraskan alat pic untuk membetulkan pic. Jalankan semula sampel dan ukur semula. Ulang sehingga semua dimensi berada dalam toleransi.
6. Larian Pengeluaran: Setelah kelulusan artikel pertama diperoleh, jalankan pengeluaran. Pantau dimensi spring secara berkala — lazimnya setiap 50–100 bahagian — dan gunakan ciri pampasan automatik mesin untuk mengekalkan kualiti apabila kili wayar berkurangan (sifat wayar boleh berbeza sedikit sepanjang panjang gegelung).
7. Pasca Pemprosesan (jika perlu): Hantar mata air untuk pengisaran hujung (jika hujung tanah tertutup diperlukan), rawatan haba (melegakan tekanan untuk menstabilkan dimensi), pukulan peening (untuk meningkatkan hayat keletihan), penyaduran (untuk perlindungan kakisan), atau ujian beban (untuk mengesahkan kadar spring memenuhi spesifikasi).

Parameter Spring Utama dan Cara Mesin Mengawalnya

Jurutera spring dan operator mesin perlu memahami hubungan antara tetapan mesin dan parameter spring. Berikut ialah cara dimensi spring yang paling kritikal dikawal pada mesin lentur spring CNC:

Kelebihan Mesin Lentur Spring CNC Berbanding Mesin Manual

Peralihan daripada mesin spring jenis manual dan cam kepada mesin lentur spring CNC sepenuhnya telah menjadi salah satu perubahan paling ketara dalam pembuatan spring sepanjang 30 tahun yang lalu. Kelebihan CNC adalah menarik dan didokumentasikan dengan baik dalam persekitaran pengeluaran:

• Pertukaran pantas: Beralih daripada satu reka bentuk spring ke yang lain pada mesin CNC mengambil masa beberapa minit — hanya memuatkan program baharu, sahkan artikel pertama dan jalankan. Pada mesin jenis cam, penukaran boleh mengambil masa berjam-jam kerana cam mesti ditukar secara fizikal dan dimasa semula.
• geometri kompleks: Mesin CNC boleh menghasilkan spring pic berubah-ubah, spring kon, spring berbentuk tong, dan bentuk wayar 3D yang secara fizikalnya mustahil untuk dihasilkan pada mesin cam mekanikal.
• Pampasan automatik: Pengawal CNC boleh melaraskan kedudukan alat secara automatik berdasarkan dimensi spring yang diukur, mengimbangi variasi diameter wayar dan perubahan springback dari semasa ke semasa tanpa campur tangan operator.
• Data pengeluaran: Mesin CNC log kiraan pengeluaran, masa kitaran, kejadian kerosakan dan data kualiti yang boleh dianalisis untuk penambahbaikan proses dan kebolehkesanan.
• Keperluan kemahiran: Mesin CNC mengurangkan pergantungan kepada pengendali manual yang berkemahiran tinggi. Setelah program dibangunkan dan disahkan, pengendali yang kurang berpengalaman boleh menjalankan pengeluaran dengan mengurangkan risiko ralat persediaan.
• Integrasi: Mesin lentur spring CNC moden boleh disepadukan dengan penukar gegelung automatik, penghantar bahagian, sistem pemeriksaan penglihatan, dan barisan pembungkusan robotik untuk sel pengeluaran automatik sepenuhnya.

Kecacatan Biasa dalam Lenturan Spring dan Cara Membetulkannya

Malah mesin lentur spring yang dipasang dengan baik menghasilkan bahagian yang rosak apabila keadaan proses hanyut. Menyedari kecacatan biasa dan punca utamanya adalah penting untuk mengekalkan kualiti:

• Diameter gegelung di luar toleransi: Biasanya disebabkan oleh variasi springback disebabkan oleh perubahan sifat mekanikal wayar (kumpulan wayar yang berbeza), perubahan suhu atau kehausan alatan. Betulkan dengan melaraskan kedudukan titik gegelung atau mengemas kini nilai pampasan springback dalam program CNC.
• Panjang bebas yang salah: Disebabkan oleh gelinciran penggelek suapan (penggelek haus, daya pengapit yang salah, atau permukaan wayar yang tercemar) atau panjang suapan program yang salah. Periksa keadaan penggelek suapan dan sahkan semula nilai program terhadap suapan wayar yang diukur.
• Padang tidak seragam: Disebabkan oleh ketidakstabilan alat pic, galas alat pic yang haus, atau pelurus wayar yang tidak konsisten. Periksa dan gantikan alatan padang yang haus. Sahkan tekanan penggelek pelurus.
• Burr pada hujung yang dipotong: Disebabkan oleh bilah pemotong yang kusam atau pemasaan pemotong yang salah. Gantikan atau asah semula bilah pemotong. Sahkan pemasaan pemotong dalam program CNC.
• Kerosakan permukaan wayar (calar, bintik rata): Disebabkan oleh saiz alur penggelek suapan yang salah, daya pengapit yang berlebihan atau wayar yang tercemar (skala, pasir). Pilih alur penggelek yang betul untuk diameter wayar. Periksa kualiti wayar masuk. Penggelek dan panduan bersih.
• Kawat kusut atau bengkok: Disebabkan oleh ketegangan hasil yang berlebihan, kelebihan gelendong wayar atau persediaan pelurus yang salah. Laraskan ketegangan brek hasil. Periksa dan laraskan tekanan penggelek pelurus.

Pengeluar Utama Mesin Lentur Spring

Industri mesin lentur spring mempunyai bilangan pengeluar yang agak kecil, kebanyakannya berpangkalan di Eropah dan Asia. Berikut adalah beberapa nama yang paling terkenal dalam industri:

• Wafios (Jerman): Salah satu pengeluar mesin pembentuk spring dan dawai yang paling terkenal di dunia. Mesin gegelung spring CNC mereka dan mesin pembentuk wayar digunakan dalam industri berketepatan tinggi di seluruh dunia. Model seperti wayar pemegang siri FUL daripada 0.1 mm hingga 20 mm.
• Kejuruteraan Itaya (Jepun): Terkenal dengan mesin gegelung spring CNC berkelajuan tinggi dengan keupayaan berbilang paksi termaju. Sangat kukuh dalam pasaran spring alat elektronik dan ketepatan.
• Reell Precision Manufacturing (AS): Pakar dalam peralatan pembuatan spring kilasan dan bentuk dawai, digunakan secara meluas dalam industri peranti perubatan dan elektronik.
• Asahi Seiki (Jepun): Salah satu pengeluar terbesar mesin gegelung spring di seluruh dunia. Kehadiran kukuh dalam pasaran spring automotif dengan jenis sesondol berkelajuan tinggi dan mesin CNC.
• NiceFon / Bamatec (China/Taiwan): Mesin lentur spring CNC berdaya saing kos yang diterima pakai secara meluas oleh pengeluar spring di Asia dan semakin banyak di kawasan lain. Menawarkan nilai yang baik untuk jenis spring standard.
• Simco Industries (AS): Terkenal dengan mesin gegelung spring tugas berat yang mampu mengendalikan wayar berdiameter besar untuk pengeluaran spring industri dan ampaian.

Harga mesin sangat berbeza mengikut keupayaan. Mesin gegelung spring CNC asas untuk saiz wayar standard boleh bermula pada USD 30,000–80,000 , manakala mesin pembentuk wayar CNC berbilang paksi mewah daripada pengeluar Eropah premium boleh melebihi USD 300,000–500,000 apabila dilengkapi sepenuhnya dan dilengkapi dengan sistem pemeriksaan automatik.

Aplikasi Industri Mesin Lentur Spring

Springs adalah antara komponen mekanikal yang paling universal digunakan. Mesin lentur spring bertanggungjawab secara langsung untuk menghasilkan spring yang digunakan merentasi pelbagai industri dan produk yang luar biasa:

• Automotif: Spring injap, spring gegelung suspensi, spring tempat duduk, spring balik untuk brek dan klac, dan spring selak pintu. Kenderaan penumpang tunggal mungkin mengandungi lebih 200 mata air individu .
• Elektronik dan peralatan: Hubungi spring dalam suis, geganti, penyambung dan papan kekunci. Mata air sentuhan bateri. Mata air mikro ketepatan dalam pemacu cakera keras dan pikap optik.
• Peranti perubatan: Spring sistem penghantaran stent, spring balik instrumen pembedahan, spring implan perubatan, spring peranti ortopedik, dan spring peranti penghantaran ubat. Ini memerlukan kebersihan yang melampau dan selalunya menggunakan dawai keluli tahan karat atau titanium.
• Aeroangkasa dan pertahanan: Spring penggerak, spring mekanisme keselamatan, spring tempat duduk ejector, dan spring pengikat aeroangkasa. Ini mesti memenuhi kebolehkesanan bahan dan piawaian ujian yang ketat.
• Produk pengguna: Mata air dalam tilam, mekanisme perabot, pen, pemetik api, mainan dan barangan sukan. Pengeluaran spring tilam sahaja adalah pasaran yang besar, dengan tilam innerspring yang mengandungi ratusan spring individu.
• Jentera perindustrian: Spring mati, spring pengasingan getaran, spring injap keselamatan, dan spring klac dalam peralatan industri. Ini selalunya memerlukan wayar berat dan kapasiti beban yang tinggi.

Pertimbangan Keselamatan untuk Operasi Mesin Lentur Spring

Mesin lentur spring melibatkan bahagian berputar dan salingan berkelajuan tinggi, wayar tegangan tinggi dan alat pemotong tajam. Amalan keselamatan yang betul melindungi pengendali dan mengekalkan kebolehpercayaan mesin:

• Bahaya ketegangan wayar: Wayar dalam keadaan tegang boleh terputus atau terputus secara berbahaya jika sistem pembayaran hilang kawalan. Sentiasa gunakan kawalan ketegangan hasil yang betul dan pakai pelindung mata apabila mengikat atau mengendalikan wayar.
• Mata air terbang: Mata air yang terbentuk boleh dikeluarkan pada kelajuan tinggi dari zon gegelung. Mesin mesti mempunyai pengawal dan pelongsor pengumpulan yang sesuai. Jangan sekali-kali mencapai kawasan gegelung semasa operasi.
• Kawat tajam berakhir: Hujung dawai yang dipotong sangat tajam. Gunakan sarung tangan yang betul semasa mengendalikan wayar dan spring siap. Penutup hujung wayar atau deburring hendaklah dilakukan pada bahagian yang kerap dikendalikan oleh pengguna akhir.
• Pengawal mesin: Semua komponen berputar (penggelek suapan, cam, tali pinggang pemacu) mesti dikawal dengan betul mengikut peraturan keselamatan jentera tempatan (OSHA 1910.212 di AS; Arahan Jentera 2006/42/EC di Eropah).
• Perhentian kecemasan: Semua mesin lentur spring mesti mempunyai butang berhenti kecemasan yang boleh diakses dengan jelas yang menghentikan semua gerakan mesin dengan serta-merta. Mesin CNC harus mempunyai litar E-stop berkadar keselamatan yang memenuhi keperluan hentian Kategori 0 atau Kategori 1 setiap EN 60204-1.
• Lockout/tagout (LOTO): Sebelum sebarang perubahan alat, penyelenggaraan atau pelarasan di dalam mesin, kuasa mesti dikunci keluar dan disahkan dinyahtenagakan. Ini adalah keperluan OSHA wajib dan amalan keselamatan asas.
