Apakah mesin membentuk spring CNC? Apakah prinsip kerjanya?

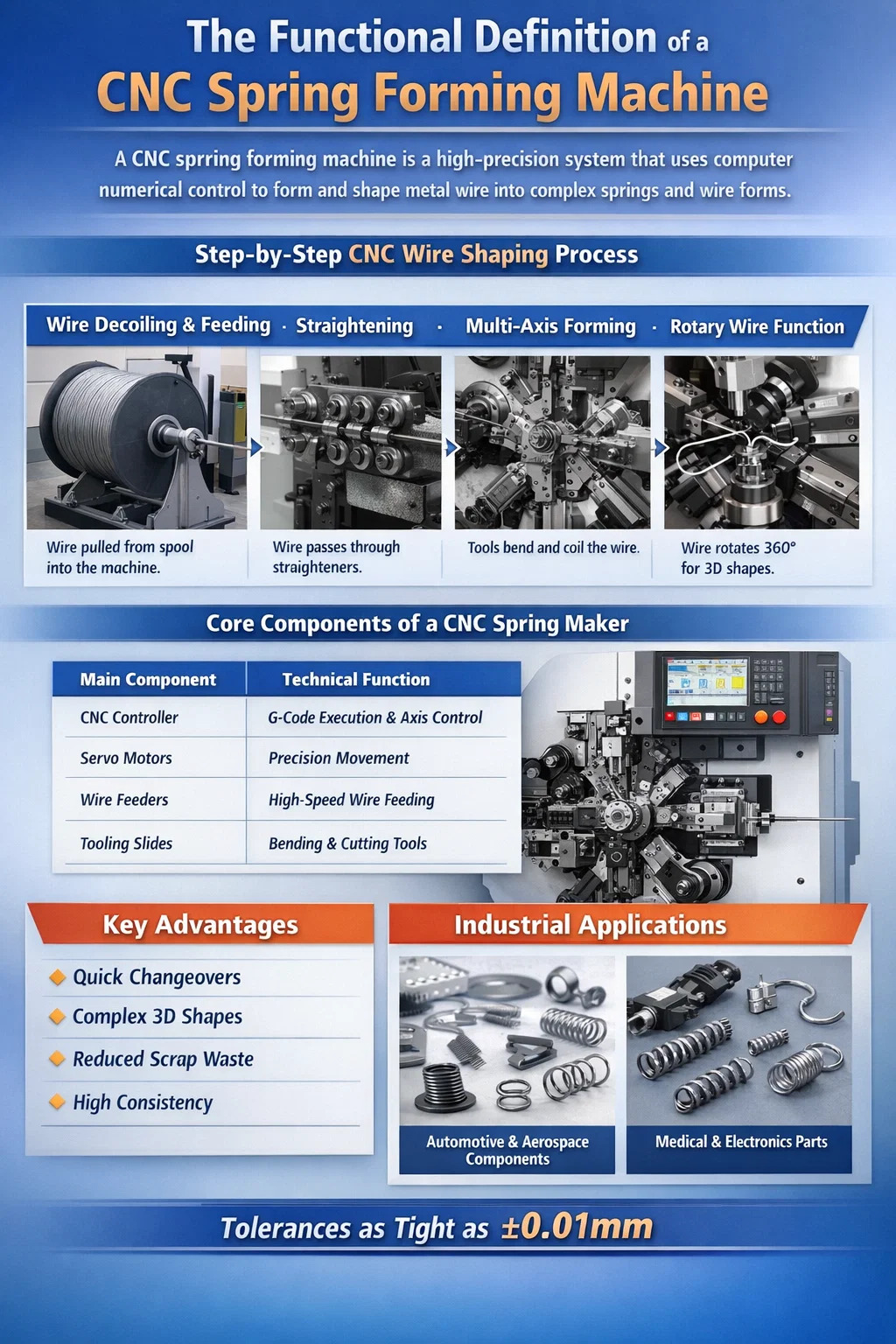

Definisi Fungsian a Mesin Pembentuk Spring CNC

A Mesin pembentuk spring CNC ialah sistem pembuatan berketepatan tinggi yang menggunakan kawalan berangka komputer untuk mengautomasikan lenturan, gegelung dan pembentukan dawai logam ke dalam geometri spring kompleks dan bentuk wayar yang rumit. Tidak seperti pembuat spring mekanikal tradisional yang bergantung pada aci sesondol tetap, peralatan moden ini menggunakan berbilang motor servo bebas untuk mengawal pelbagai paksi, membolehkan penciptaan bentuk bukan standard yang mustahil untuk dicapai secara manual.

Dalam persekitaran perindustrian standard, mesin ini adalah tulang belakang pengeluaran komponen wayar, yang mampu mengendalikan diameter wayar dari 0.15mm hingga lebih 10mm . Mesin ini beroperasi dengan menyuap wayar melalui satu siri penggelek dan membentuknya menggunakan alat khusus yang bergerak dalam ruang tiga dimensi dengan ketepatan pembedahan. Teknologi ini memastikan a kadar kebolehulangan yang tinggi , selalunya mengekalkan toleransi seketat ±0.01mm lebihan pengeluaran berjuta-juta unit.

Prinsip Kerja Langkah demi Langkah Pembentukan Wayar CNC

Operasi a Mesin pembentuk spring CNC ialah urutan pergerakan mekanikal yang sangat disegerakkan. Proses ini bermula dengan bahan mentah dan berakhir dengan komponen siap, dirawat haba atau sedia untuk digunakan. Mekanik berikut menerangkan perjalanan wayar melalui mesin:

Penyahgelaran dan Pemberian Kawat

Dawai logam, biasanya diperbuat daripada keluli tahan karat, keluli karbon, atau aloi tembaga, ditarik dari gegelung atau gelendong besar. Mesin itu sistem suapan wayar menggunakan penggelek tugas berat yang digerakkan oleh motor servo tork tinggi. Penggelek ini mesti memberikan tekanan yang mencukupi untuk menarik wayar tanpa meratakannya, memastikan panjang suapan adalah tepat kepada mikro-milimeter.

Meluruskan dan Penyediaan Bahan

Oleh kerana wayar itu disimpan dalam gegelung, ia mempunyai kelengkungan semula jadi atau "ingatan." Sebelum sebarang bentuk berlaku, wayar melaluinya pelurus wayar . Ini terdiri daripada satu siri penggelek yang disusun dalam kedua-dua satah mendatar dan menegak. Dengan tegangan berselang-seli, pelurus menghilangkan semua kekusutan dan bengkok, memberikan garis lurus yang sempurna wayar ke alat membentuk.

Pembentukan Segerak Berbilang Paksi

Apabila wayar muncul dari panduan pusat (quill), ia memasuki zon pembentukan. Dalam a Mesin pembentuk spring CNC , pelbagai slaid alat diletakkan di sekeliling wayar. Setiap slaid boleh bergerak secara bebas. Contohnya, dalam a Mesin 12 paksi , beberapa alatan boleh memukul wayar dari sudut yang berbeza secara serentak atau dalam urutan yang telah diprogramkan untuk mencipta gelung, bengkok atau gegelung.

Peranan Fungsi Wayar Putar

Banyak mesin canggih mempunyai ciri a paksi wayar berputar . Daripada hanya menggerakkan alat di sekeliling wayar, mesin boleh memutar wayar itu sendiri 360 darjah. Ini memberikan dimensi fleksibiliti tambahan, membolehkan bentuk 3D yang kompleks dibentuk tanpa perlu menghentikan proses penyusuan atau menggunakan persediaan alatan yang terlalu rumit.

Komponen Teras Pembuat Spring CNC Moden

Kecekapan a Mesin pembentuk spring CNC adalah hasil sinergi antara perkakasan mekanikal dan sistem kawalan elektronik. Jadual berikut menyerlahkan komponen perkakasan penting yang terdapat dalam mesin gred profesional.

Kelebihan Berbanding Sistem Dipacu Cam Tradisional

Peralihan daripada sesondol mekanikal kepada Mesin pembentuk spring CNC teknologi telah merevolusikan landskap pembuatan musim bunga. Kelebihan utama memberi tumpuan kepada kecekapan dan serba boleh:

• Masa Persediaan Dikurangkan: Mesin tradisional memerlukan pelarasan cam manual yang boleh mengambil masa 4 hingga 8 jam. Mesin CNC boleh diprogramkan semula bawah 30 minit .
• Geometri Kompleks: Mesin ini boleh menghasilkan spring kilasan berganda , sesentuh bateri dan bentuk wayar 3D dalam satu operasi, menghapuskan keperluan untuk lenturan manual sekunder.
• Penjimatan Bahan: Kawalan tepat ke atas suapan dan operasi pemotongan meminimumkan besi buruk, yang merupakan faktor kos penting dalam pengeluaran volum tinggi.
• Ketekalan: Setelah program disahkan, mesin boleh menghasilkan 100,000 bahagian yang sama dengan sisihan sifar, yang penting untuk komponen kritikal keselamatan dalam industri automotif.

Aplikasi dan Output Perindustrian

Keluaran a Mesin pembentuk spring CNC digunakan dalam hampir setiap sektor kehidupan moden. Oleh kerana mesin boleh mengendalikan pelbagai keratan rentas wayar (bulat, rata atau segi empat sama), aplikasinya hampir tidak terhad:

Automotif dan Aeroangkasa

Pengilang menggunakan mesin ini untuk mencipta spring rangka tempat duduk, spring injap enjin dan klip penyuntik bahan api. Bahagian ini mesti menahan tekanan dan suhu yang melampau, memerlukan mesin memproses aloi tegangan tinggi seperti Inconel atau Chrome Silicon .

Elektronik dan Peralatan Perubatan

Berskala kecil Mesin pembentuk spring CNCs menghasilkan mikro-spring untuk modul kamera telefon pintar dan instrumen pembedahan. Pada skala ini, ketepatan mesin dalam mengendalikan wayar setipis 0.1mm adalah terpenting.

Ringkasan Teknikal Akhir

Kesimpulannya, Mesin pembentuk spring CNC mewakili kemuncak teknologi pemprosesan wayar. Dengan menggabungkan motor servo yang berkuasa dengan kawalan perisian yang canggih, ia mengubah gulungan wayar mudah menjadi komponen mekanikal yang kompleks. Keupayaannya untuk melakukan pelbagai operasi—menyuap, meluruskan, membengkok, melingkar dan memotong—dalam satu kitaran automatik menjadikannya aset yang amat diperlukan untuk mana-mana kilang moden yang menyasarkan pengeluaran berkelajuan tinggi dan ketepatan tinggi.
